微流控芯片，又被称为“芯片实验室”（Lab-on-a-Chip）。在指甲盖大小的空间里，它要把取样、混合、反应、检测一整套流程塞进微米级的流道网络中，如今已是生命科学、精准医疗和环境监测里不可或缺的分析工具。
随着研究不断深入，芯片设计也在快速进化：流道结构越来越复杂，迭代节奏越来越快，对制造精度和交付速度的要求水涨船高。
上海普利生三维科技股份有限公司（以下简称“普利生”）微纳3D打印，正是为这样的需求而来：2μm光学精度直接成型复杂流道，快速打印的能力可以在1小时产出多片芯片——把微流控研发的迭代周期压缩了80%，帮助研究人员与工程师突破设计边界，快速实现从复杂三维结构到可弯曲器件的制造。
普利生自主研发的亚像素微扫描技术（SMS），通过微透镜阵列缩束将面投影光斑压缩至亚像素级别，结合压电陶瓷微振动扫描与亚像素电控技术，在一台设备上实现了2μm光学精度与高产能的兼得。
以50μm流道微流控芯片为例，一台普利生微纳3D打印设备1小时即可直接成型70片，流道一体成型。无论是研发阶段的小批量试制，还是中试规模的批量供应，都能在极短时间内完成交付。对于高校院所和企业研发中心而言，这意味着投入一台设备，即可获得一条微型“芯片量产线”。
图纸修改后直接导入模型即可启动打印，无需额外前置工序，可将研发迭代周期缩短80%，单日即可完成多轮设计验证，充分适配快速试错的科研与产品开发节奏。三维结构一体成型，省去多步工序，全流程数字化管控，进一步压缩交付周期，保障芯片产出的稳定性与一致性。
对于需要高频优化方案的研发项目而言，这种高效成型能力能够让创意构想快速落地，让设计验证紧密衔接，全面拉升整体研发节奏。
普利生微纳3D打印设备，已获得众多科研团队的验证与信赖。
上海交通大学王晓林团队在《Lab on a Chip》上发表研究成果，提出了一种印章集成式开放顶部微流控器官芯片，通过将高分辨率3D印章与相位引导流控相结合，实现了复杂血管化微组织的可定制化构建。研究中，关键的芯片模具与3D印章均采用普利生微纳3D打印机高精度加工成型。

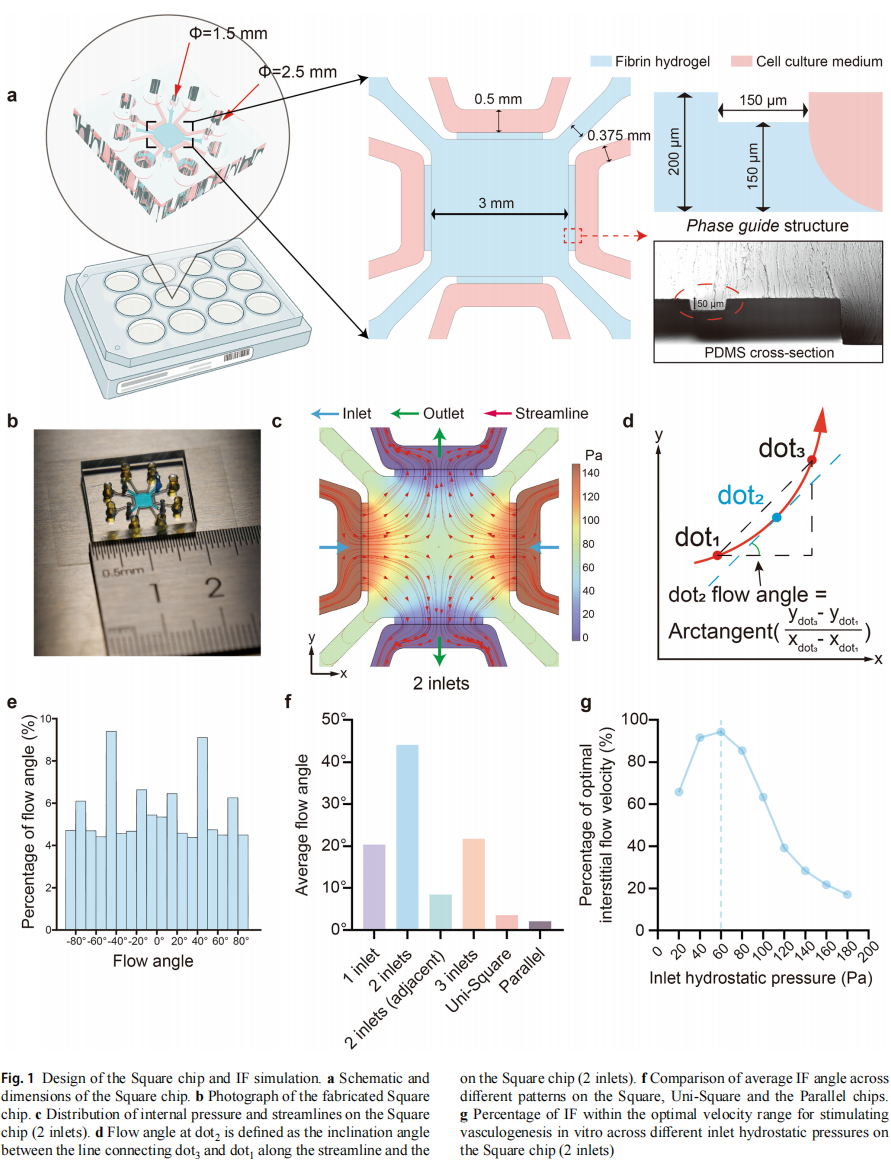

华中科技大学、西北工业大学、东南大学联合团队在血管生成研究项目中，采用普利生微纳3D打印设备制备四通道相位引导结构的微流控芯片，从设计到成型仅数小时，150μm宽的引导结构与200μm通道高度均被精确复刻，成果发表于《Angiogenesis》期刊。

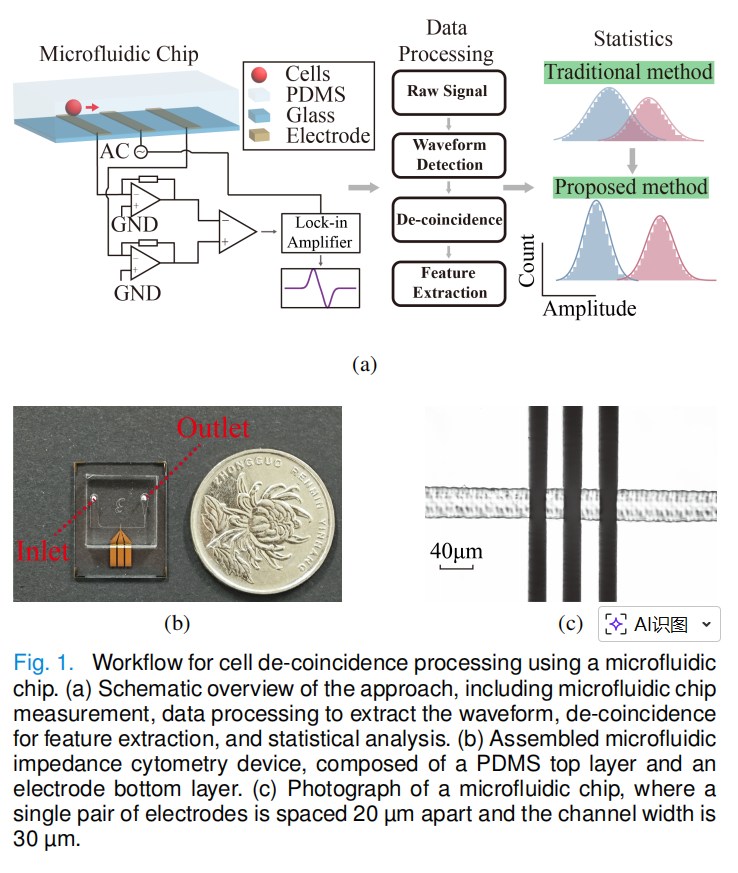

华东理工大学团队在微流控阻抗细胞计数芯片开发中，使用普利生微纳3D打印设备实现了5μm精度三维微通道的精准加工，保障了流场稳定与阻抗信号可靠性。
对于有长期研发需求、批量制造任务的高校实验室和企业，普利生提供完整的设备采购方案，包括设备安装调试、工艺培训、售后支持，帮助客户建立自主可控的微流控芯片快速制造能力。
同时，为满足短期项目、初期验证的用户需求，普利生同步提供打印服务。无需固定资产投入，按需计费，灵活支持小批量定制。
从快速成型到复杂结构实现，从无拼接一体成型到当天设计当天打印，普利生微纳3D打印技术让微流控芯片的制造更加便捷。它不仅为科研人员提供了低成本、高效率的试制平台，更为高校实验室打造了 “自主可控的科研智造核心装备” 。
告别漫长等待和高昂成本，普利生微纳3D打印让您的微流控芯片设计即刻变为现实。
