微纳3D打印机-核心技术-国家科技部重点研发计划项目
微纳结构增材制造工艺与装备》项目编号:2018YFB1105400
普利生MP系列精密微纳3D打印机的核心技术——亚像素微扫描技术为国家重点研发计划项目《微纳结构增材制造工艺与装备》的研究成果,该技术可以大幅度降低打印误差,打印效率较同行业设备提升5-10倍,是一台真正的科研利器。
该技术基于微透镜阵列的“微聚焦-微扫描”技术,在同等精度条件下,成形效率优于DMD芯片30倍以上,解决了美国芯片“卡脖子”问题;设备所有零部件,均可做到国产化抗老化LCD自主研发,在7*24H不停打印情况下,可保证10年的使用寿命。
亚像素微扫描技术-原理
1、光斑缩小(最小500nm):
利用微透镜阵列技术,将面投影的光斑缩束,得到亚像素光斑

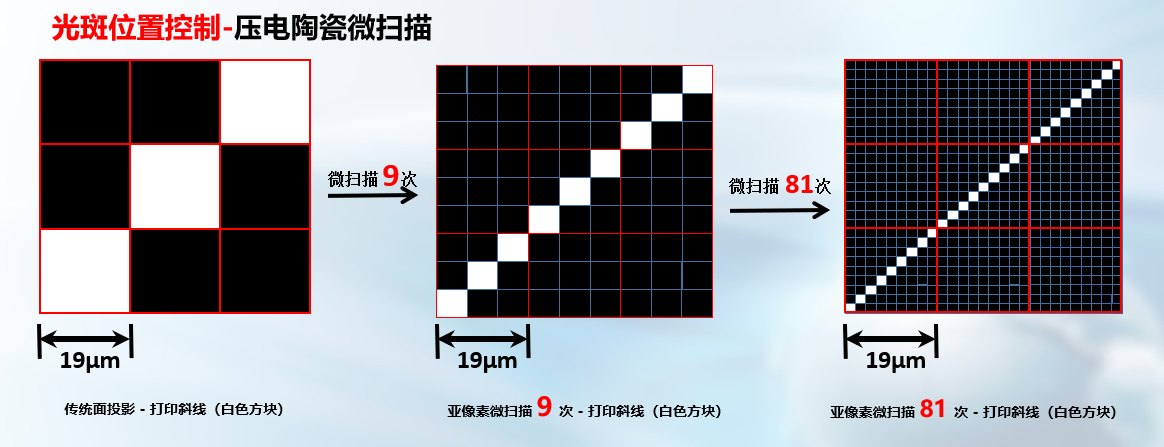

2、光斑位置控制:
利用压电陶瓷微振动扫描技术,控制亚像素光斑进行精准物理排列
3、光斑亮灭控制:
利用亚像素电控技术,精准控制亚像素光斑的点亮/熄灭;利用压电陶瓷,控制亚像素级光斑进行微振动扫描,最多可微扫描144次
Tips: 1、压电陶瓷的微位移精度可达50~100纳米,位移时间可忽略不计;
2、LCD的物理像素尺寸为19μm。
亚像素微扫描技术无需拼接,完全避免拼接误差,打印效率提高百倍
Ø LCD:1920×1080个像素;精度要求:2μm
Ø 传统面投影单次曝光面积为3.84x2.16mm
Ø 亚像素微扫描单次曝光面积为36.48X20.5mm
普利生MP系列精密微纳3D打印机拥有国内自研认证以及欧洲,美国、日本的相关授权证书,技术实力更有保障。
